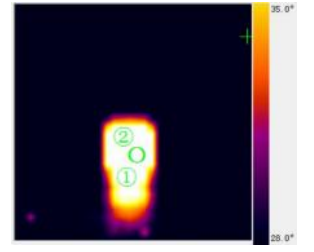

当报警阈值设定为 50℃时
. 通电发热的 3cm*2cm 陶瓷加热片触发报警；
. 燃烧的烟头、蚊香头可触发报警；
. 0.2s 短时喷射火焰可触发报警；
由于红外独有的穿透烟雾查看发热物体表面的特性，浓烟不影响探测效果。
我公司开发的 SY-HW 舱内型红外温度监测报警系统，应用进口面式 红外测温传感器，能够迅速识别出一定传感器视场范围内的过热物体和早期火苗，并进行现场实时报警，远程软件报警，平台手机报警等多种报警通知手段。
设备内置的无线传输模块，可以将现场温度、红外热成像图远程送出，也以将服务器端的报警阈值等信息远程写入设备。
在需要非接触测温的复杂场景，例如储能集装箱柜内的电池连接线缆、自动 化生产线中的立体仓储式电池老化产线、高压电力机柜的触点过热检测、运动物 体如皮带输送机的滚轮温度监测等，用户可以通过现场设备和远程设备继电器联 动的接线，和温度阈值的设置，实现多种温度报警联动设计，具备很高的二次开发应用价值。
本产品适用于生产线如自动化智能制造设备内的非接触测温，也适用于小空间的箱、舱、柜体内对发热部件进行非接触温度预警。
推荐的应用场景包括但不限于：
v 锂电池老化测试柜内对老化中电池安全监测；
v 电池储能集装箱内对电池连接件和触点的发热监测；
v 自动化生产线对于大电流载流接头的温度安全监测；
v 实体墙分割的电池仓库内对小隔间内货物温度安全监测；
v 电动自行车充电场所等重点消防部位火灾预警/报警；
v 高压电力柜内接头温度监测与报警；
v 皮带卷送机发热起火监测与报警；
v 其他消防重点场合的火灾安全报警；

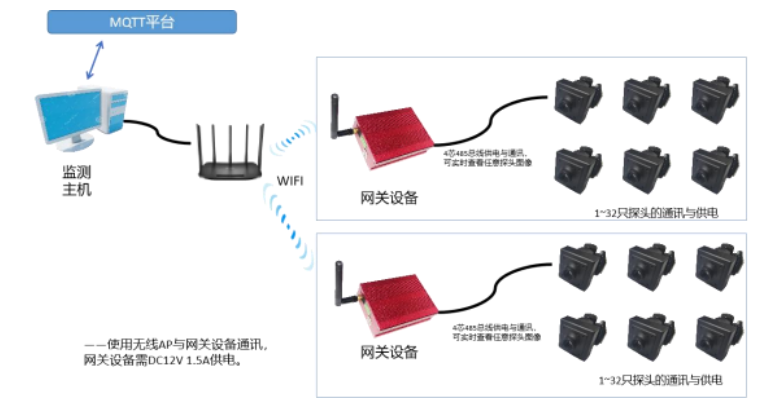

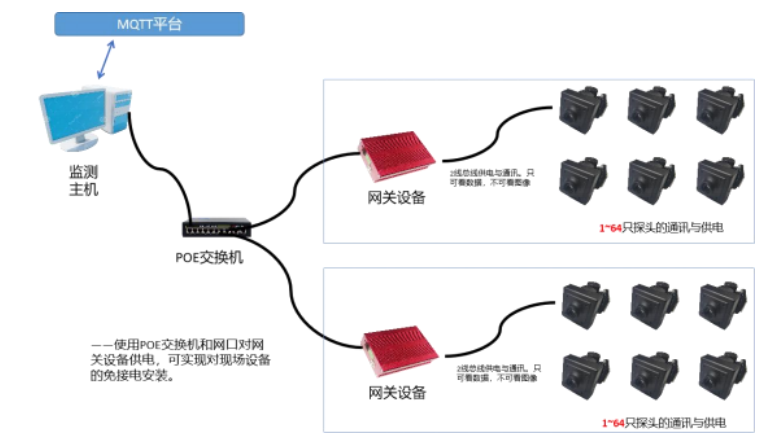

本套红外温度非接触监测系统，包括监测主机、交换机/路由器，网关设备 和红外探头构成。有线和无线的组网连接方式分别如图。其中使用 POE 交换机进 行网关设备连接时，所有前端探头电源均取自交换机电源。使用无线 AP 连接无线网关时，还需对现场网关进行 DC12V 供电。
设备软件支持在现场监测的同时，向远程平台传输传感器数据，进行更上层的数据集成。
探头使用工业级红外测温模块，全金属结构，耐短时高温冲击；
40mm*40mm*20mm 小体积，便于布设；
可定制外壳，便于防护升级；
阵列传感器，面式温度监测覆盖同时拥有经济分辨率；
可在-20℃~75℃环境温度下稳定运行；
4 芯 485 总线实现供电与通讯合一；
即插即用设计，损毁时直接更换。
多规格探头搭配，适用于各种狭小监测场景。

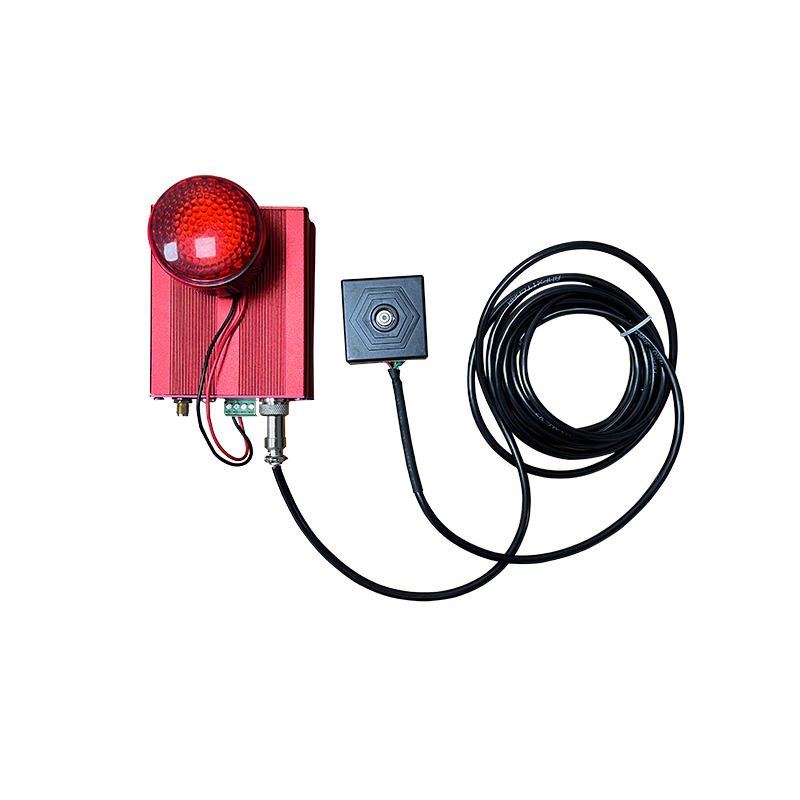

舱内型红外测温系统网关用于接收多只监测探头的监测数据，并以 WIFI 转发 到监测计算机。识别总线上任意探头中的温度异常并立即将报警信息采用无线方式上报至局域网。单个现场报警器可支持最多 16 路测温红外探头串行连接。
网关自带继电器输出，可联动其他设备。
> 12 V 供电，便于安装。
> 76 mm（宽）*90 mm（长）*46 mm(高)（尺寸不含天线、支架等外部端子，可以有其 他结构）。
> 使用温度 -10℃~75℃。
> 测温结果典型误差， ±2℃。
> 继电器驱动能力 3A 250VAC/3A 30VDC。
> 继电器接触电阻 100 毫欧@ 1A 6VDC。
> 外部端子接口定义：
Pin1: GND(靠近 DC 入口端)；
Pin2：5v；
Pin3：继电器 COM 口；
Pin4：继电器常开接口（NO），报警时 pin3 与 pin4 短接；
Pin5：485B；
Pin6：485A。
(1) 记录每只探头监测范围的最高温度及位置；实现温度监测无缝覆盖；
(2) 调阅任意设备实时画面，查看发热位置、面积及温度；
(3) 根据实际需求进行任意设备的报警阈值设置；
(4) 设备数据记录查看及历史温度曲线查看；
(5) 可定制 MQTT 等接口上传数据。
4.1. 探头覆盖效果范例介绍

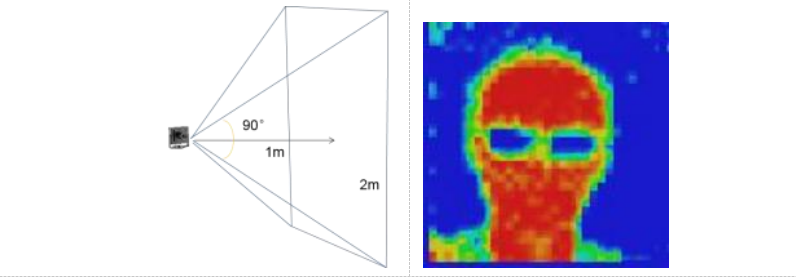

应用低分辨率红外探头进行温度监测时，温度预警所需红外分辨率足够，成 像所需红外分辨率需求更高。常规的 1024 分辨率 90*90 广角探头覆盖效果和热成像效果如图：
当报警阈值设定为 50℃时
. 通电发热的 3cm*2cm 陶瓷加热片触发报警；
. 燃烧的烟头、蚊香头可触发报警；
. 0.2s 短时喷射火焰可触发报警；
由于红外独有的穿透烟雾查看发热物体表面的特性，浓烟不影响探测效果。
热成像效果说明：低分辨率测温探头的红外图像是根据温度数据，软件绘制 的“伪彩色图像 ”。图像中能够看到近距离热源轮廓，无法清楚分辨热源细节，在较远距离或物体与背景无较大温度区分的环境下，成像清晰度会下降。
(1) 工业级 1024 分辨率 90*90 广角版本
. 德国进口阵列式非制冷焦平面红外传感器；
. 报警温度阈值可远程软件设置；
. 40*40*16mm 超小探头，可定制更小尺寸；
. 4pin 端子供电与 485 通讯；
. 快速插拔更换、即插即用；
. 超低功耗可直流 50 米供电，≤0.2W 功耗；
. 无需校准，持续监测；
. -20℃~75℃长期稳定运行。
. 可选耐短时热冲击全金属外壳
(2) 工业级 1024 分辨率 33*33 窄角版本广角版本
. 德国进口阵列式非制冷焦平面红外传感器；
. 报警温度阈值可远程软件设置；
. 40*40*16mm 超小探头，可定制更小尺寸；
. 4pin 端子供电与 485 通讯；
. 快速插拔更换、即插即用；
. 超低功耗可直流 50 米供电，≤0.2W 功耗；
. 无需校准，持续监测；
. -20℃~75℃长期稳定运行。
. 全金属外壳，耐短时热冲击；
(3) 工业级 768 分辨率 110*75 广角版本
. 比利时进口阵列式非制冷焦平面红外传感器；
. 报警温度阈值可远程软件设置；
. 40*40*16mm 超小探头，可定制更小尺寸；
. 4pin 端子供电与 485 通讯；
. 快速插拔更换、即插即用；
. 超低功耗可直流 50 米供电，≤0.2W 功耗；
. 无需校准，持续监测；
. -20℃~75℃长期稳定运行。
. 全金属外壳，耐短时热冲击
(4) 工业级 768 分辨率 55*35 窄角版本
. 比利时进口阵列式非制冷焦平面红外传感器；
. 报警温度阈值可远程软件设置；
. 40*40*16mm 超小探头，可定制更小尺寸；
. 4pin 端子供电与 485 通讯；
. 快速插拔更换、即插即用；
. 超低功耗可直流 50 米供电，≤0.2W 功耗；
. 无需校准，持续监测；
. -20℃~75℃长期稳定运行。
. 可选耐短时热冲击全金属外壳
(5) 车规级 192 分辨率耐高温 | 110*75 广角版本 | 耐温 120 度 |
. 需定制。 | ||
(6) 车规级 192 分辨率耐高温 | 55*35 窄角版本 | 耐温 120 度 |
. 需定制。
当任意一只探头监测范围内出现温度异常时，电脑软件端会及时发出声音告警，并标注出具体报警位置。
系统外接声光报警器，根据监测结果进行声光报警。
报警信号可通过软件端上传至达温云平台，实现将报警信息即时通过手机短信的方式不间断的发送至手机。现场报警不停止，短信轰炸密集群发不停。现在警器消失，短信通知复位。
网关设备自带继电器端子，可用来控制电磁阀断水断电等基础联动消防。报警信号还可以通过软件端上传至 MQTT 等客户平台，客户结合自身告警方式进行二次开发。来实现短信，邮件，APP 等公司告警方式。
红外探头和智能网关的安装简单，可由用户的电工自行进行，我公司提供详细的操作指导。
网关设备采用 200V 转 12V 适配器供电。采用防反接接线座连接探头的 485 总线即可。接收现场探头的监测数据后通过 WIFI/4G 或者网线连接的方式将数据 传输至服务器。运行在局域网内的服务器（用户自备电脑）运行监测软件将监测结果及预警信息进行记录与显示。
电脑端可连接公共网络实现手机短信通知等远程告警功能。
本套产品独有的低成本，小体积特点，适用于由多块小区域组成的复杂综合场景内，针对运动部件、移动目标、流转货物样品的温度安全监测。在这类场景中，大量待检测区域之间存在无法避免的遮挡和分割情况，使用更高分辨率的红 外设备并不具备可行性，而单点感应的粘贴式测温单元不方便操作且反应速度极慢。

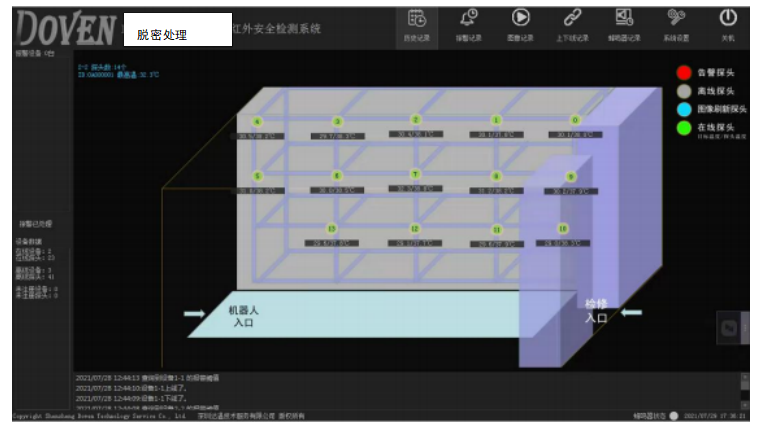

以下为典型应用场景案例（部分场景由于客户隐私，仅展示设计图或软件页 面）。
在锂电池生产过程中，如采用自动化仓储式老化软包电池，胶框中的锂电池 因为充放电过程，温度升高。当存在超过安全温度限制值的温度被监测到，系统将进行预警。
较之极耳接头上的温度接触监测，本系统更加灵敏，且实现对电池本体而非监测的温度监测覆盖。
较之单个货位的悬挂式温度监测、烟雾报警监测，红外温度监测由于不受风 扇、气流的影响，对于事故后货位定位更加准确，有利于联动机器人实现精准的自动处置。

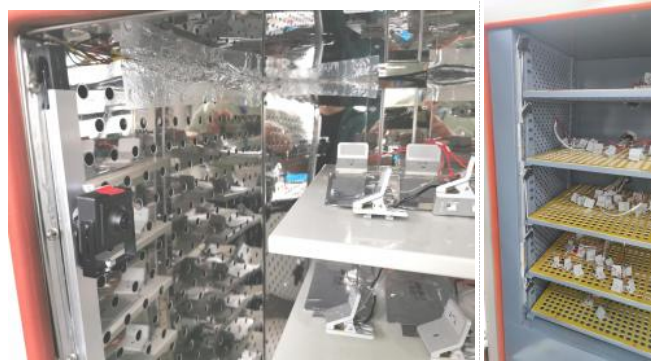

在实验室进行大量的锂离子电池、电池芯的寿命、高低温性能测试时，由于 测试周期长，值守人力弱，电池失效容易引发事故造成设备故障及损失。尽管设 备上一般会设置火灾联动扑灭装置，但是对于整个试验箱内的电池将造成试验样品的破坏和试验数据的终止，损失较大。
通过红外温度监测模块的在线监测预警能力，试验中出现的温度安全异常将 及时得到发现和处置，较大程度上实现防患于未燃，能够显著降低试验中数据和样品的损失，以及其他事故不良影响。

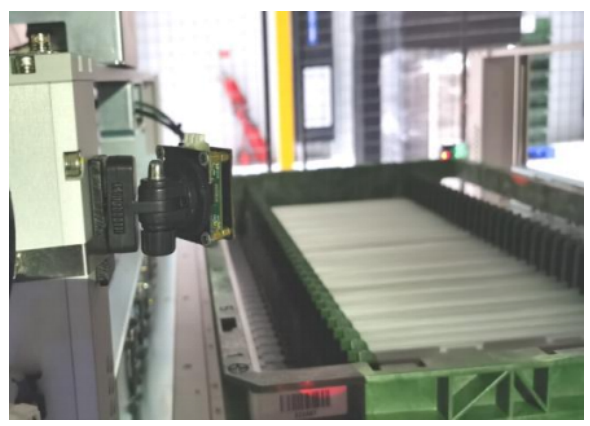

某国际顶尖客户生产某种高算力 MCU 模块。产线上需在高温环境下对模块加 电带载进行老化。模块的治具与母线接头长期插拔后容易出现接触阻抗偏大，大 电流流经时会发热异常造成损毁。系统原设计的 PT100 悬挂温度采集系统无法及时发现异常。
我公司提供的舱内型红外温度检测系统，较小的体积接入到自动化老化机舱 的每个工位中，实现对每个老化工位上的流转样品的温度安全在线监测。本套系 统实现了对密集、小空间、较少的监测纵深、自动化运动部件上的温度监测全覆盖，防止了装备损失。

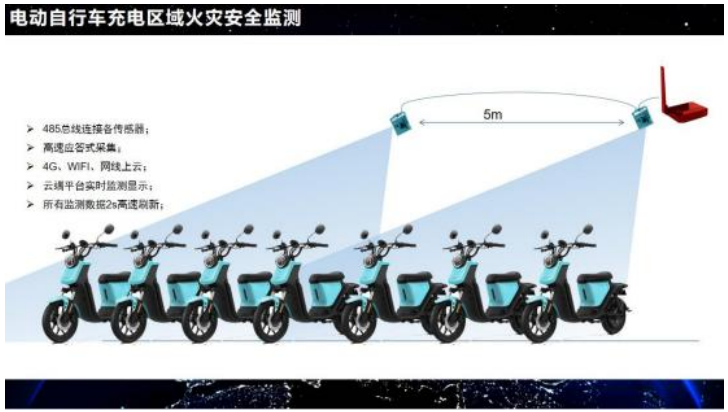

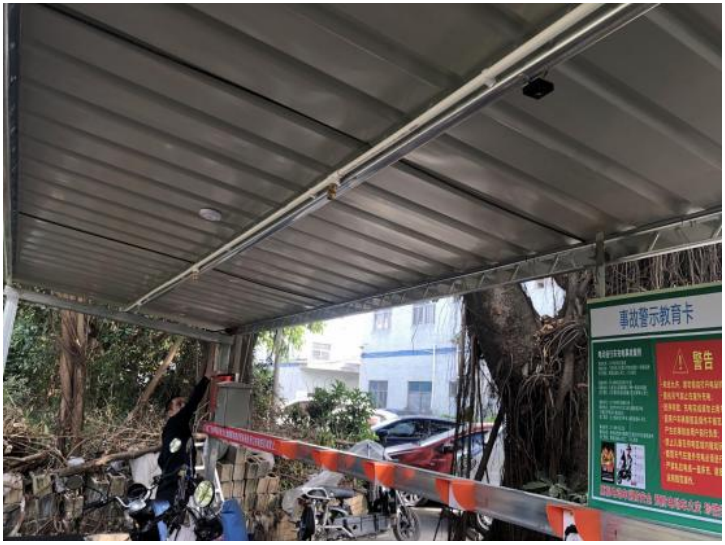

由于安全问题，电动自行车已被禁止进入楼道、公寓房间内、住宅内进行充 电。各大写字楼物业小区、工业园区已经建设了针对电动自行车集中充电的充电车棚和计费充电装置。
由于集中存放充电的电动自行车仍存在起火隐患，极易造成“火烧联营 ”的 不良影响及较大损失。部分地域开始要求在充电车棚建设无线烟温感进行火灾预警，但收效较小，开阔场所的监测效果不佳。
我公司提供的小空间红外温度监测预警系统，较好的解决了这一困境，且极 具经济优势。自行车充电设置运营单位配备这套系统后，能够有效防范充电车辆起火造成的成片事故。

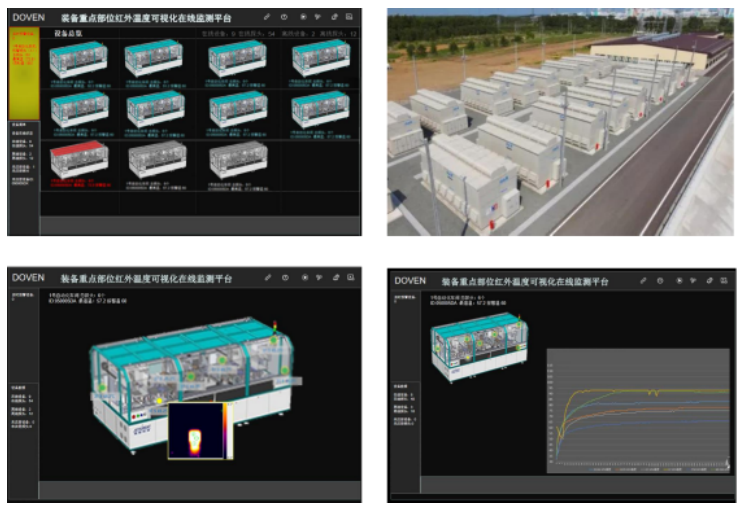

在储能集装箱内，电池在狭长的通道两侧以货架式排放。电池的温度安全监测，在 BMS 系统中是以点型测温线进行采集的，监测覆盖不全面，且不易布设到容易发热的端面，系统灵敏度不足。
应用本套舱内小空间红外温度监测系统，在过道电池架布设一些广角度的红 外温度监测探头，能够实现对对侧电池架的电池端面温度的全覆盖监测。本套系 统不仅成本低廉，而且对于储能集装箱的结构更改极小，可以在建成系统进行简 单改造安装，实现更加全面的储能集装箱运行状态监测和事故预警机制。我公司给客户提供了硬件、安装、云端平台等一条龙的监测服务。

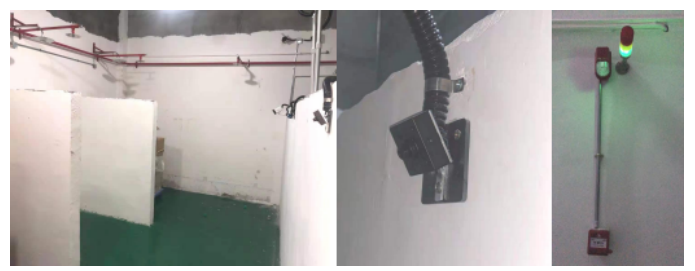

深圳一些使用锂电池的电子烟、平板电脑、蓝牙耳机企业将锂电池存放在实 体墙分隔的小区域，希望最大限度降低电池火灾的蔓延速度，减少扑救过程的货 值损失。一些锂电池生产企业也大量应用了分割的空间来缩小电池起火的火灾蔓延。
针对这种小型隔间或较小的房间，低成本红外温度监测系统，探头体积小，安装简单，效果显著，受到了生产企业的推崇。
